魚眼端子是一種用于連接攝像頭設備的接口。它通常具有圓形外形，類似于魚眼，因此被稱為魚眼端子。它可以實現視頻信號的傳輸，并且通常支持高清視頻傳輸。魚眼端子廣泛應用于安防監控系統、攝像機、智能家居設備等領域。

魚眼端子的基本結構

魚眼端子由根部、兩個彈性部以及插腳部組成(如圖一)。彈性部呈圓弧線狀，兩彈性部相向設置，形成魚眼孔。安裝的時候，彈性部受擠壓發生彈性收縮，從而與線路板（PCB板）上的導電孔完美配合。

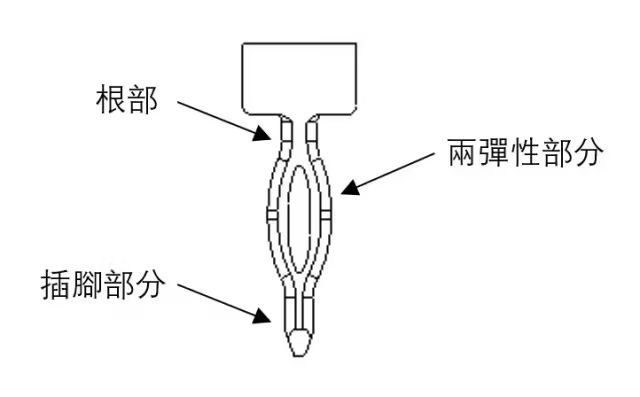

圖一：魚眼端子的基本結構

魚眼端子的組裝原理

魚眼端子的組裝是靠彈性部受擠壓發生彈性收縮，使魚眼端子順利插裝在線路板的導電孔內，與線路板上的導電孔配合，從而實現魚眼端子與線路板的電連接(如圖二)。魚眼端子與線路板接觸面積增大，相互作用力會增加，從而降低魚眼端子和線路板的接觸電阻，進而減少發熱量，因此該魚眼端子可適用于大電流的場合。

圖二：魚眼端子與線路板的電連接

魚眼端子的連接

魚眼壓接端子與PCB板(即線路板)的結合是一種無焊點的連接方式(如圖三)，此外，壓接的組裝方式更簡單，并且可以拔除替換，若連接器損壞，可直接從PCB拆下來，更換另一個新的即可。

圖三：魚眼端子與PCB板的無焊點連接

魚眼端子的常用規格

魚眼端子組裝壓入后是靠硬干涉的插入力及退出力來滿足使用需求和連接器的快速替換，因此對魚眼部分的尺寸要求較高。針對不同板厚的材料，魚眼的尺寸是不一樣的。而為了匹配相應的插入力及退出力來滿足在不同環境的使用要求，批量生產時候建議選擇沖壓來保證產品的一致性。

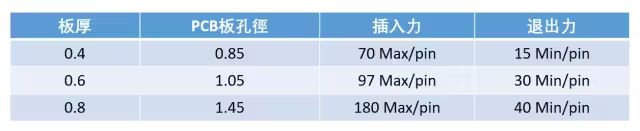

圖四：魚眼端子常用規格：

魚眼端子作為一種連接器件，用于電子產品和電路板的連接和接觸，其制造過程也涉及了沖壓技術。沖壓技術在魚眼端子的生產中具有很大的優勢。首先，沖壓過程簡單高效，能夠快速地完成大批量的生產任務，提高了生產效率。其次，沖壓過程中始終保持了材料的連續性，使得魚眼端子的表面光滑平整，無需額外的表面處理，節省了生產成本。此外，可以實現多種形狀的魚眼端子的生產，滿足不同產品的需求，提升了產品的多樣性和市場競爭力。
