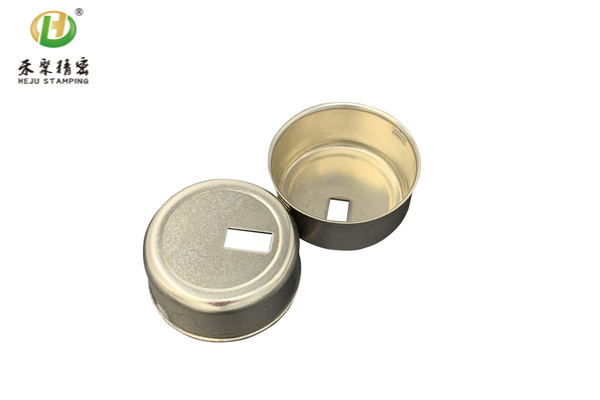

無凸緣筒形件拉深的工藝計算方法
拉伸件的類型是多樣，不同的形狀有著不一樣的工藝計算。今天我們就來學習一下，一種無凸緣筒形件拉深的工藝計算方法。
首先來確定無凸緣筒形件拉深次數，求出無凸緣筒形件的拉深系數：需要用到的公式：mz=d/D。假如mz>m1,則可一次拉深成形；如mz< m1，則需多次拉深（兩次或兩次以上）。求m1, m2, m3……mn直到體積小于mz為止，為時的n即是拉深的次數。另一種方法的計算是由無凸緣筒形件的相對高度H/d和相對厚度t/D確定。
多次拉深可以防止拉裂。再次拉深的特點，變形仍然是依靠徑向拉應力和切向壓應力的聯合作用。使半成品的直徑發生收縮，增加高度。
多次拉深與首次拉深的不同主要表現在：首次拉深，再次拉深。毛坯：平板（厚度均勻，機械性能均勻），半成品（厚度不均，各處性能不一）。變形區：整個凸緣部分始終參與變形，只有臺肩部分參與變形。拉深力：初始階段較大，以后逐漸減小。危險斷面：拉裂出現在初始階段，在凸模圓角處 拉裂出現在拉深未尾，在凸模圓角處。起皺：凸緣易起皺，起皺不易發生，只是在拉深末尾發生。 拉深系數：最小→逐次增大。
工藝計算程序：確定切邊余量δ；計算毛坯的直徑Ｄ；確定是否用壓邊圈；確定拉深系數與拉深次數；確定各次拉深的直徑；確定各次拉深的凸凹模圓角半徑：ra=0.8 (D-d)t、ran=(0.6～0.9)ran-1、rt=(0.6-1)ra；確定各次拉深半成品的高度。
無凸緣筒形件拉深的工藝計算方法您學會了嗎？
