連續模具的設計事項（上）

來源：禾聚查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-10-24 10:58:47【大中小】

1、連續模具的工步數等于分解的單工序之和，通常是等于沖孔與落料兩個單工序之和。但為了增加沖模的強度和便于凸模的安裝，有時可根據內孔的數量分幾步完成。其工步數的確定原則，主要是在不影響凹模強度的原則下，其工步數選用得越少越好，工步數越少，累積誤差越小，則所沖出的工件尺寸精度越高。

2、在沖孔與落料工序次序安排時，應把沖孔工序放在前面，這樣不但可以確保帶料的直接送進，而且又可借助沖好的孔來作為導正定位孔，以提高工件的精度

3、在沒有圓形孔的工件中，為了提高送料步距的精度，可以在連續模具凹模的首次步序中設計有工藝孔，以使此工藝孔作為導正定位，提高沖件精度。但作為現在的模具設計中，我們對一些精密件的沖壓已經逐步或全部采用了外框式的導料帶。這樣有利于保證復雜工件的加工精度。

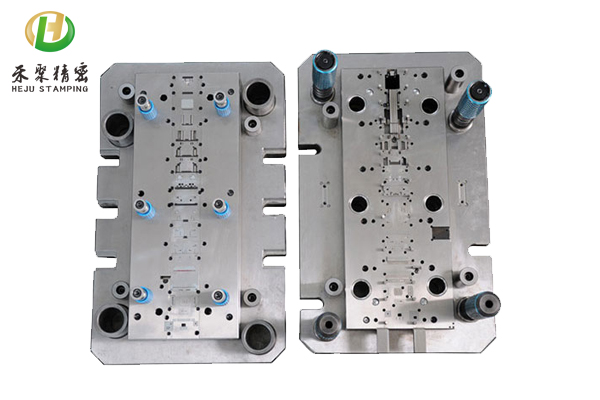

高速連續模具就是：適用于對大批量五金產品的生產實現降低成本，提高效率，保證品質的模具，其特點就開發制作成本高，生產效率高，產品品質穩定。
